Example 8 - DIGLIB Symbols

The macro text below produces the example output. You can copy the text into your own EXP file, or use the example file DATAPLOT 8 - DIGLIB Symbols.EXP available with your installation. To open the folder: From the Thermo‑Calc menu, select Help → Manuals Folder.

Output Example

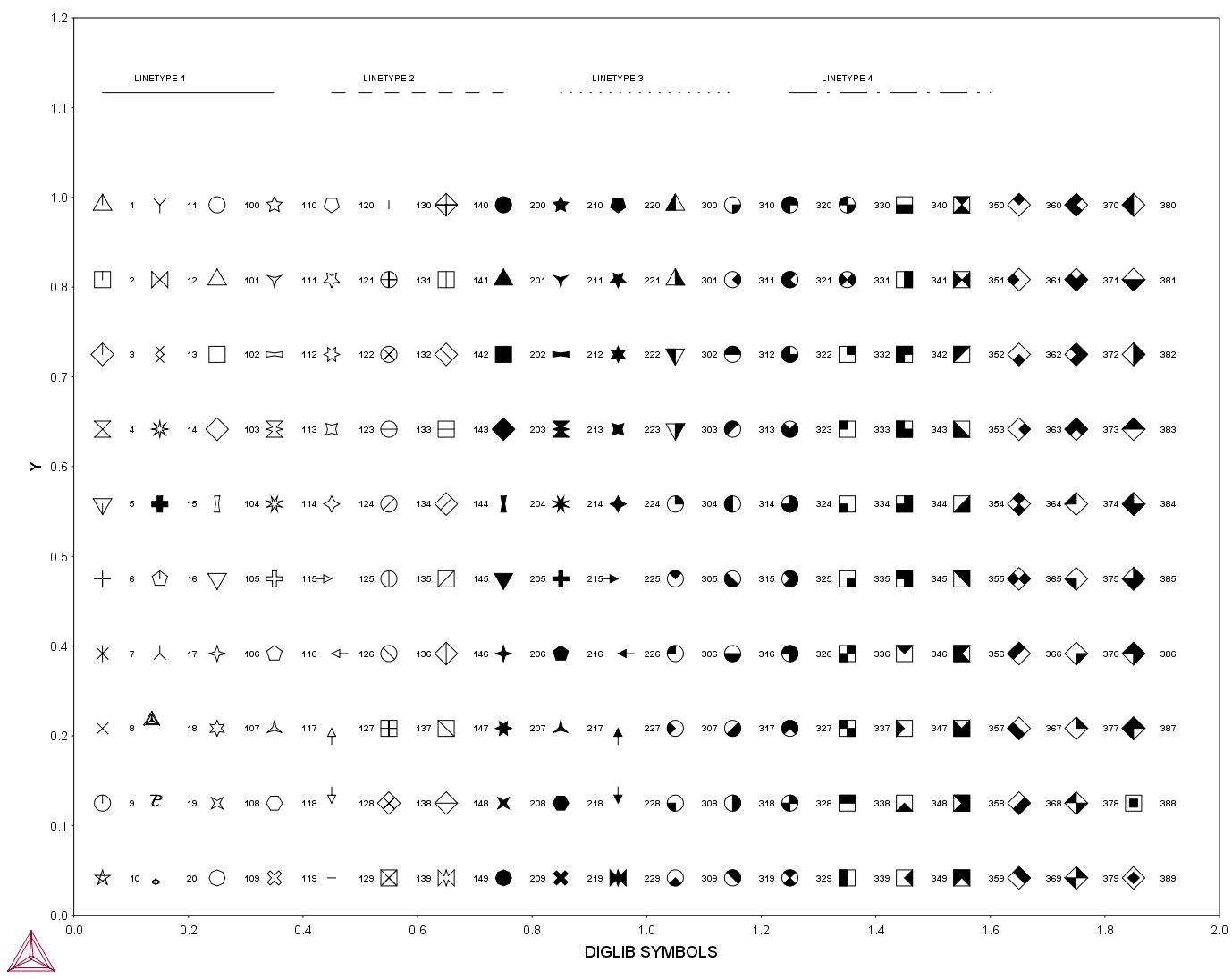

Example Plot using DATAPLOT for DIGLIB symbols

A default symbol is the current symbol in the run of the software (it is usually the No 1 symbol if the POST-processor is switched on for the first time). S (i.e., # is not specified) means that the current symbol is plotted. S0 (i.e., #=0) means that no symbol is plotted.

Macro Text

$DATAPLOT DIGLIB Symbols 2

PROLOG 1 DIGLIB Symbols 2 0<X<2.0, 0<Y<1.2

XSCALE 0.0 2.0

YSCALE 0.0 1.2

XTYPE LINEAR

YTYPE LINEAR

XLENGTH 15.5000

YLENGTH 11.5000

TITLE DIGLIB Symbols

XTEXT DIGLIB SYMBOLS

DATASET 1 Various DIGLIB Symbols:

$ DIGLIB Symbols:

CHARSIZE 0.3

SYMBOLSIZE 0.5

0.05 0.95 WS1' 1

0.05 0.85 WS2' 2

0.05 0.75 WS3' 3

0.05 0.65 WS4' 4

0.05 0.55 WS5' 5

0.05 0.45 WS6' 6

0.05 0.35 WS7' 7

0.05 0.25 WS8' 8

0.05 0.15 WS9' 9

0.05 0.05 WS10' 10

0.15 0.95 WS11' 11

0.15 0.85 WS12' 12

0.15 0.75 WS13' 13

0.15 0.65 WS14' 14

0.15 0.55 WS15' 15

0.15 0.45 WS16' 16

0.15 0.35 WS17' 17

0.15 0.25 WS18' 18

0.15 0.15 WS19' 19

0.15 0.05 WS20' 20

0.25 0.95 WS100' 100

0.25 0.85 WS101' 101

0.25 0.75 WS102' 102

0.25 0.65 WS103' 103

0.25 0.55 WS104' 104

0.25 0.45 WS105' 105

0.25 0.35 WS106' 106

0.25 0.25 WS107' 107

0.25 0.15 WS108' 108

0.25 0.05 WS109' 109

0.35 0.95 WS110' 110

0.35 0.85 WS111' 111

0.35 0.75 WS112' 112

0.35 0.65 WS113' 113

0.35 0.55 WS114' 114

0.35 0.45 WS115' 115

0.35 0.35 WS116' 116

0.35 0.25 WS117' 117

0.35 0.15 WS118' 118

0.35 0.05 WS119' 119

0.45 0.95 WS120' 120

0.45 0.85 WS121' 121

0.45 0.75 WS122' 122

0.45 0.65 WS123' 123

0.45 0.55 WS124' 124

0.45 0.45 WS125' 125

0.45 0.35 WS126' 126

0.45 0.25 WS127' 127

0.45 0.15 WS128' 128

0.45 0.05 WS129' 129

0.55 0.95 WS130' 130

0.55 0.85 WS131' 131

0.55 0.75 WS132' 132

0.55 0.65 WS133' 133

0.55 0.55 WS134' 134

0.55 0.45 WS135' 135

0.55 0.35 WS136' 136

0.55 0.25 WS137' 137

0.55 0.15 WS138' 138

0.55 0.05 WS139' 139

0.65 0.95 WS140' 140

0.65 0.85 WS141' 141

0.65 0.75 WS142' 142

0.65 0.65 WS143' 143

0.65 0.55 WS144' 144

0.65 0.45 WS145' 145

0.65 0.35 WS146' 146

0.65 0.25 WS147' 147

0.65 0.15 WS148' 148

0.65 0.05 WS149' 149

0.75 0.95 WS200' 200

0.75 0.85 WS201' 201

0.75 0.75 WS202' 202

0.75 0.65 WS203' 203

0.75 0.55 WS204' 204

0.75 0.45 WS205' 205

0.75 0.35 WS206' 206

0.75 0.25 WS207' 207

0.75 0.15 WS208' 208

0.75 0.05 WS209' 209

0.85 0.95 WS210' 210

0.85 0.85 WS211' 211

0.85 0.75 WS212' 212

0.85 0.65 WS213' 213

0.85 0.55 WS214' 214

0.85 0.45 WS215' 215

0.85 0.35 WS216' 216

0.85 0.25 WS217' 217

0.85 0.15 WS218' 218

0.85 0.05 WS219' 219

0.95 0.95 WS220' 220

0.95 0.85 WS221' 221

0.95 0.75 WS222' 222

0.95 0.65 WS223' 223

0.95 0.55 WS224' 224

0.95 0.45 WS225' 225

0.95 0.35 WS226' 226

0.95 0.25 WS227' 227

0.95 0.15 WS228' 228

0.95 0.05 WS229' 229

1.05 0.95 WS300' 300

1.05 0.85 WS301' 301

1.05 0.75 WS302' 302

1.05 0.65 WS303' 303

1.05 0.55 WS304' 304

1.05 0.45 WS305' 305

1.05 0.35 WS306' 306

1.05 0.25 WS307' 307

1.05 0.15 WS308' 308

1.05 0.05 WS309' 309

1.15 0.95 WS310' 310

1.15 0.85 WS311' 311

1.15 0.75 WS312' 312

1.15 0.65 WS313' 313

1.15 0.55 WS314' 314

1.15 0.45 WS315' 315

1.15 0.35 WS316' 316

1.15 0.25 WS317' 317

1.15 0.15 WS318' 318

1.15 0.05 WS319' 319

1.25 0.95 WS320' 320

1.25 0.85 WS321' 321

1.25 0.75 WS322' 322

1.25 0.65 WS323' 323

1.25 0.55 WS324' 324

1.25 0.45 WS325' 325

1.25 0.35 WS326' 326

1.25 0.25 WS327' 327

1.25 0.15 WS328' 328

1.25 0.05 WS329' 329

1.35 0.95 WS330' 330

1.35 0.85 WS331' 331

1.35 0.75 WS332' 332

1.35 0.65 WS333' 333

1.35 0.55 WS334' 334

1.35 0.45 WS335' 335

1.35 0.35 WS336' 336

1.35 0.25 WS337' 337

1.35 0.15 WS338' 338

1.35 0.05 WS339' 339

1.45 0.95 WS340' 340

1.45 0.85 WS341' 341

1.45 0.75 WS342' 342

1.45 0.65 WS343' 343

1.45 0.55 WS344' 344

1.45 0.45 WS345' 345

1.45 0.35 WS346' 346

1.45 0.25 WS347' 347

1.45 0.15 WS348' 348

1.45 0.05 WS349' 349

1.55 0.95 WS350' 350

1.55 0.85 WS351' 351

1.55 0.75 WS352' 352

1.55 0.65 WS353' 353

1.55 0.55 WS354' 354

1.55 0.45 WS355' 355

1.55 0.35 WS356' 356

1.55 0.25 WS357' 357

1.55 0.15 WS358' 358

1.55 0.05 WS359' 359

1.65 0.95 WS360' 360

1.65 0.85 WS361' 361

1.65 0.75 WS362' 362

1.65 0.65 WS363' 363

1.65 0.55 WS364' 364

1.65 0.45 WS365' 365

1.65 0.35 WS366' 366

1.65 0.25 WS367' 367

1.65 0.15 WS368' 368

1.65 0.05 WS369' 369

1.75 0.95 WS370' 370

1.75 0.85 WS371' 371

1.75 0.75 WS372' 372

1.75 0.65 WS373' 373

1.75 0.55 WS374' 374

1.75 0.45 WS375' 375

1.75 0.35 WS376' 376

1.75 0.25 WS377' 377

1.75 0.15 WS378' 378

1.75 0.05 WS379' 379

1.85 0.95 WS380' 380

1.85 0.85 WS381' 381

1.85 0.75 WS382' 382

1.85 0.65 WS383' 383

1.85 0.55 WS384' 384

1.85 0.45 WS385' 385

1.85 0.35 WS386' 386

1.85 0.25 WS387' 387

1.85 0.15 WS388' 388

1.85 0.05 WS389' 389

$ DIGLIB Line Types:

LINETYPE 1

BLOCK X=C1; Y=C2; GOC=C3,DWA

0.05 1.10 M

0.35 1.10

BLOCKEND

LINETYPE 2

BLOCK X=C1; Y=C2; GOC=C3,DWA

0.45 1.10 M

0.75 1.10

BLOCKEND

LINETYPE 3

BLOCK X=C1; Y=C2; GOC=C3,DWA

0.85 1.10 M

1.15 1.10

BLOCKEND

LINETYPE 4

BLOCK X=C1; Y=C2; GOC=C3,DWA

1.25 1.10 M

1.60 1.10

BLOCKEND

0.10 1.12 W' LINETYPE 1

0.50 1.12 W' LINETYPE 2

0.90 1.12 W' LINETYPE 3

1.30 1.12 W' LINETYPE 4
